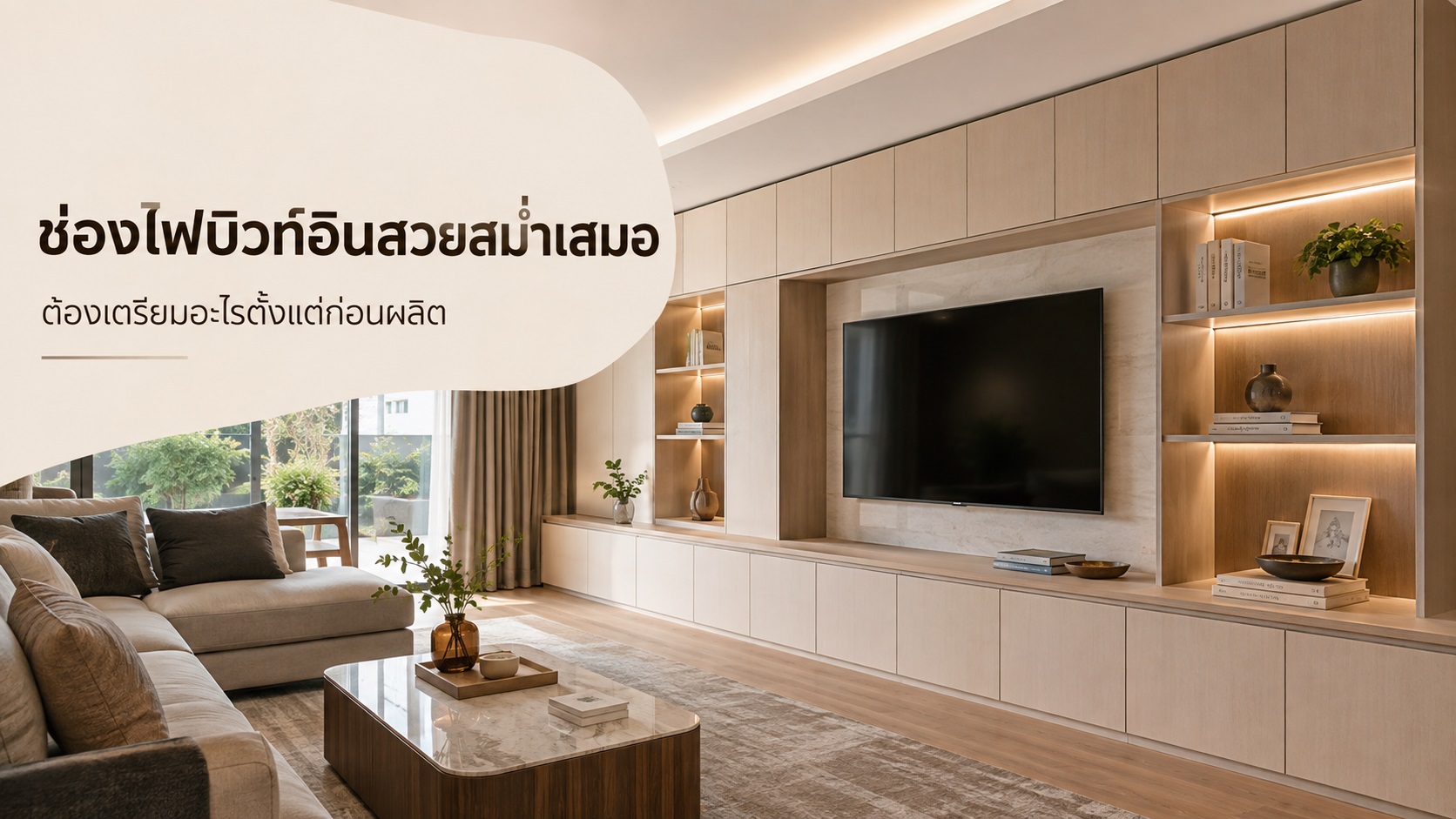

ช่องไฟบิวท์อินสวยสม่ำเสมอ ต้องเตรียมอะไรตั้งแต่ก่อนผลิต

ช่องไฟระหว่างหน้าบาน ลิ้นชัก และรอยต่อของตู้เป็นรายละเอียดเล็กที่มีผลต่อภาพรวมของงานบิวท์อินอย่างมาก งานที่ดูเรียบและเป็นระเบียบจึงต้องวางแผนตั้งแต่การวัดพื้นที่ การแบ่งโมดูล การเลือกฟิตติ้ง ไปจนถึงการปรับหน้างาน หากใช้ บริการออกแบบและตกแต่งภายใน ควรตรวจรายละเอียดเหล่านี้ตั้งแต่ Shop Drawing ไม่ใช่รอจัดแนวเฉพาะวันติดตั้ง

ช่องไฟที่ดีไม่ได้หมายถึงการทำให้รอยต่อเล็กที่สุดเสมอ แต่ต้องมีขนาดเหมาะสม สม่ำเสมอ และเปิดปิดได้โดยไม่ชนกัน เพราะพื้นที่จริง ผนัง พื้น ฝ้า และวัสดุแต่ละชนิดอาจมีความคลาดเคลื่อน การออกแบบจึงต้องเผื่อพื้นที่สำหรับการติดตั้งและการปรับตั้งอย่างเป็นระบบ

ช่องไฟบิวท์อินคืออะไร และทำไมจึงสำคัญ

ช่องไฟคือระยะว่างที่มองเห็นระหว่างหน้าบานกับหน้าบาน ลิ้นชักกับลิ้นชัก หรือระหว่างชิ้นงานกับองค์ประกอบรอบข้าง แม้จะเป็นรายละเอียดเพียงไม่กี่จุดบนตู้ แต่สายตาจะมองเห็นความต่อเนื่องของเส้นเหล่านี้ได้ง่ายมาก

ตู้ที่ใช้วัสดุสวยและผลิตเรียบร้อยอาจยังดูไม่สมบูรณ์ หากเส้นร่องด้านหนึ่งกว้าง อีกด้านแคบ หรือแนวลิ้นชักแต่ละช่องไม่ตรงกัน ในทางกลับกัน งานวัสดุเรียบง่ายสามารถดูประณีตขึ้นได้เมื่อเส้นทุกส่วนสัมพันธ์กันดี

ความเรียบร้อยของบิวท์อินไม่ได้อยู่ที่การซ่อนรอยต่อทั้งหมด แต่อยู่ที่การทำให้รอยต่อที่จำเป็นดูตั้งใจและสม่ำเสมอ

1. ต้องกำหนดแนวหลักของตู้ก่อนแบ่งหน้าบาน

ก่อนเริ่มแบ่งบาน ควรมองตู้ทั้งชุดเป็นองค์ประกอบเดียวก่อน เช่น แนวบน แนวล่าง แนวตั้ง และเส้นที่ควรต่อเนื่องกับเฟอร์นิเจอร์หรือผนังข้างเคียง จากนั้นจึงแบ่งโมดูลภายใน

หากเริ่มจากการแบ่งช่องเก็บของทีละส่วนโดยไม่มี Grid หลัก อาจเกิดเส้นหลายแนวที่ไม่สัมพันธ์กัน ทำให้หน้าตู้ดูยุ่งแม้ทุกบานจะติดตั้งตรงก็ตาม

แนวที่ควรพิจารณาร่วมกัน

• แนวหน้าบานด้านบนและด้านล่าง
• แนวแบ่งบานในแนวตั้ง
• แนวลิ้นชัก
• แนวชั้นเปิด
• แนวท็อปหรือบัว
• แนวเดียวกับประตู ผนังกรุ หรือองค์ประกอบใกล้เคียง

2. การแบ่งโมดูลมีผลต่อความสม่ำเสมอของช่องไฟ

ตู้ยาวหนึ่งชุดมักไม่ได้ผลิตเป็นกล่องเดียว แต่แบ่งเป็นหลายโมดูลเพื่อให้ผลิต ขนย้าย และติดตั้งได้จริง รอยต่อระหว่างโมดูลจึงต้องถูกคิดพร้อมกับแนวหน้าบานตั้งแต่แรก

ในงาน บริการออกแบบและตกแต่งภายใน ที่มีการประสานแบบกับฝ่ายผลิต ควรกำหนดว่ารอยต่อใดจะถูกซ่อน รอยต่อใดจะตรงกับแนวหน้าบาน และตำแหน่งใดต้องใช้ Filler เพื่อปรับเข้ากับพื้นที่จริง

3. ผนังจริงไม่จำเป็นต้องตรงเหมือนเส้นในแบบ

หนึ่งในเหตุผลสำคัญที่ไม่ควรออกแบบตู้ให้ชนผนังแบบพอดีทุกมิลลิเมตร คือผนังจริงอาจมีการเอียง โป่ง หรือไม่ฉาก แม้จะมองด้วยตาเปล่าแล้วดูตรงก็ตาม

หากตัวตู้ถูกผลิตให้ชนพอดีกับขนาดจากแบบ แต่หน้างานคลาดเคลื่อนเล็กน้อย อาจต้องตัดแก้ชิ้นงานหรือบังคับตู้ให้เอียงตามผนัง ส่งผลให้เส้นหน้าบานทั้งชุดเสียแนว

วิธีที่เหมาะสมกว่าคือเตรียมส่วนสำหรับปรับเข้ากับหน้างาน เช่น Filler หรือแผ่นปิดข้าง เพื่อให้ตัวตู้หลักสามารถตั้งได้แนวดิ่งและได้ระดับก่อน

4. Filler ไม่ใช่พื้นที่เสีย แต่เป็น Detail สำหรับจบงาน

Filler คือชิ้นงานที่ใช้ปิดช่องระหว่างตัวตู้กับผนัง เสา หรือองค์ประกอบอื่น หลายคนต้องการลด Filler ให้เหลือน้อยที่สุดเพราะรู้สึกว่าเสียพื้นที่ แต่ในบางตำแหน่ง Filler มีหน้าที่สำคัญทั้งด้านการติดตั้งและการเปิดหน้าบาน

Filler ช่วยอะไรได้บ้าง

• ชดเชยผนังที่ไม่ตรง
• เปิดพื้นที่ให้หน้าบานหมุนได้โดยไม่ชนผนัง
• ช่วยตั้งตัวตู้ให้ตรงโดยไม่ต้องบังคับตามผนัง
• ซ่อนช่องว่างที่เกิดจากความคลาดเคลื่อนของหน้างาน
• ทำให้เส้นจบงานบริเวณข้างตู้ดูเรียบร้อย

5. ฐานตู้ต้องได้ระดับก่อนปรับหน้าบาน

การปรับหน้าบานจะได้ผลดีเมื่อโครงตู้ถูกตั้งตรงและฐานอยู่ในระดับเดียวกันก่อน หากพื้นเอียงแล้วตัวตู้ถูกวางตามพื้นแต่ละจุด แนวหน้าบานด้านบนอาจค่อย ๆ สูงต่ำต่างกันตลอดแนว

โดยเฉพาะตู้ยาวหลายเมตร ควรสร้างเส้นระดับอ้างอิงแล้วปรับฐานของทุกโมดูลให้สัมพันธ์กัน ก่อนเข้าสู่ขั้นตอนปรับบานและลิ้นชัก

6. บานพับช่วย Fine-tune แต่ไม่ควรใช้แก้ตัวตู้เอียง

บานพับคุณภาพดีสามารถปรับตำแหน่งหน้าบานได้หลายทิศทาง ทำให้ทีมติดตั้งปรับช่องไฟหลังประกอบได้ละเอียดขึ้น แต่ขอบเขตการปรับมีจำกัด

หากตัวตู้เอียงหรือโมดูลสองกล่องต่อกันไม่อยู่ในแนวเดียว การพยายามปรับเฉพาะบานพับอาจทำให้ด้านหนึ่งดีขึ้นแต่เกิดความคลาดเคลื่อนอีกด้านหนึ่ง

เริ่มจากปรับโครงตู้ให้ถูกต้อง แล้วใช้ฟิตติ้งสำหรับเก็บรายละเอียดขั้นสุดท้าย

7. หน้าบานสูงต้องตรวจทั้งแนวและการบิดตัว

หน้าบานสูงมีเส้นแนวตั้งยาว สายตาจึงมองเห็นความเอียงหรือความไม่ต่อเนื่องได้ง่ายกว่าบานขนาดเล็ก นอกจากนี้ชนิดวัสดุ โครงสร้างของหน้าบาน และน้ำหนักยังมีผลต่อการรักษารูปทรงในระยะยาว

ก่อนกำหนดบานสูงควรตรวจว่าระบบฟิตติ้งเหมาะกับขนาดและน้ำหนักหรือไม่ รวมถึงประเมินว่าการแบ่งบานบางตำแหน่งอาจให้ผลดีกว่าการทำบานเดียวเต็มความสูงหรือไม่

8. ลิ้นชักหลายชั้นต้องคิดเส้นทั้งชุดพร้อมกัน

ตู้ที่มีลิ้นชักเรียงหลายชั้นจะเห็นเส้นแนวนอนชัดมาก หากหน้าลิ้นชักแต่ละชิ้นถูกกำหนดแยกกันโดยไม่ดูภาพรวม เส้นร่องอาจไม่ต่อเนื่องกับบานตู้ข้างเคียง

Shop Drawing จึงควรแสดง Elevation ของหน้าตู้ทั้งชุด เพื่อให้ตรวจได้ว่าแนวแต่ละเส้นสัมพันธ์กันอย่างไร ก่อนลงรายละเอียดภายในแต่ละกล่อง

9. Push-to-open ต้องมีพื้นที่ทำงานของหน้าบาน

หน้าบานแบบไม่มีมือจับนิยมใช้ระบบกดเปิดเพื่อให้ภาพรวมเรียบ แต่การทำงานของระบบต้องอาศัยระยะการเคลื่อนตัวของหน้าบาน จึงไม่ควรออกแบบให้ทุกชิ้นชิดกันจนไม่มีพื้นที่สำหรับกลไกทำงาน

ควรอ้างอิงข้อกำหนดของฟิตติ้งรุ่นจริง และทดสอบหลังติดตั้งว่ากดเปิดได้สะดวกในทุกตำแหน่ง ไม่ใช่ดูเฉพาะความสวยของแนวช่องไฟ

10. บานเปิดใกล้ผนังต้องเผื่อวงเปิด

หน้าบานด้านริมสุดของตู้เป็นจุดที่ต้องพิจารณาเป็นพิเศษ เพราะเมื่อเปิดแล้วอาจชนผนัง มือจับ บัว หรือองค์ประกอบที่ยื่นออกมา หากเว้นช่องเฉพาะให้หน้าบานปิดได้สวย แต่ไม่ตรวจวงเปิด ก็อาจใช้งานจริงได้ไม่เต็มที่

ก่อนผลิตควรตรวจ

• มุมเปิดของบาน
• ตำแหน่งมือจับ
• ความหนาของผนังหรือบัวข้างตู้
• ลิ้นชักด้านในที่ต้องดึงออก
• อุปกรณ์ภายใน เช่น ตะแกรงดึงหรือราวแขวน

11. ตู้ชนฝ้าควรคิดแนวฝ้าร่วมด้วย

ตู้เต็มความสูงทำให้เส้นด้านบนชัดเจน หากฝ้ามีระดับต่างกันหรือไม่ตรงตลอดแนว การทำตู้ให้ชนฝ้าพอดีทุกจุดอาจทำให้แนวตู้ดูผิดแทนที่จะช่วยให้งานเรียบร้อย

บางโครงการจึงใช้แผ่นปิดด้านบนหรือออกแบบ Shadow Gap เพื่อควบคุมรอยต่อระหว่างตู้กับฝ้าอย่างตั้งใจ วิธีเลือกขึ้นอยู่กับสไตล์และข้อจำกัดของพื้นที่จริง

12. Shadow Gap ต้องออกแบบเป็นระบบ ไม่ใช่ช่องที่เหลือจากการติดตั้ง

Shadow Gap คือการตั้งใจสร้างเส้นเงาหรือช่องระหว่างวัสดุเพื่อให้รอยต่อดูเป็นส่วนหนึ่งของดีไซน์ ความสำคัญอยู่ที่ความต่อเนื่องและความสม่ำเสมอของแนว

หากช่องด้านหนึ่งเกิดจาก Detail ที่ออกแบบไว้ แต่ด้านอื่นเกิดจากความคลาดเคลื่อนของหน้างาน เส้นทั้งหมดจะไม่สัมพันธ์กัน จึงควรกำหนดตำแหน่งและวิธีจบงานไว้ใน Shop Drawing อย่างชัดเจน

13. วัสดุคนละชนิดอาจต้องการรอยต่อไม่เหมือนกัน

ไม้ กระจก หิน โลหะ และแผ่นตกแต่งมีคุณสมบัติและวิธีติดตั้งต่างกัน การออกแบบรอยต่อจึงไม่ควรใช้หลักเดียวกับทุกวัสดุ

ข้อมูลวัสดุและผลิตภัณฑ์ควรตรวจจากผู้ผลิตและมาตรฐานที่เกี่ยวข้อง โดยสามารถศึกษาข้อมูลมาตรฐานผลิตภัณฑ์เพิ่มเติมได้จาก สำนักงานมาตรฐานผลิตภัณฑ์อุตสาหกรรม

14. งาน Built-in กับงานพื้นต้องรู้ว่าใครมาก่อน

ลำดับงานมีผลกับระดับและรอยต่อของตู้ เช่น ตู้บางประเภทตั้งบนพื้นสำเร็จ ขณะที่บางรายละเอียดอาจติดตั้งก่อนงานพื้นบางชั้น หากทีมไม่กำหนดลำดับชัดเจน ระดับฐานตู้และเส้นจบงานอาจเปลี่ยนจากแบบ

ในงาน บริการออกแบบและตกแต่งภายใน แบบครบวงจร การประสานลำดับระหว่างงานพื้น ผนัง ฝ้า ระบบ และบิวท์อินจึงเป็นส่วนสำคัญไม่แพ้การออกแบบหน้าตู้

15. ช่องไฟต้องตรวจภายใต้แสงจริงด้วย

แสงทำให้รอยต่อเห็นชัดขึ้น โดยเฉพาะตู้สีอ่อน พื้นผิวเรียบ หรือบริเวณที่มีแสง Grazing Light ส่องขนานผิว เส้นที่ดูปกติในโรงงานอาจเห็นชัดขึ้นเมื่ออยู่ภายใต้แสงของพื้นที่จริง

จึงควรตรวจงานหลังติดตั้งระบบแสงหลักแล้ว เพื่อดูภาพรวมทั้งกลางวันและตอนเปิดไฟภายในพื้นที่

16. ตู้หลายวัสดุต้องกำหนดเส้นอ้างอิงร่วมกัน

บิวท์อินหนึ่งชุดอาจประกอบด้วยไม้ หิน กระจก และโลหะจากผู้ผลิตหลายฝ่าย หากแต่ละฝ่ายผลิตจากขนาดของตัวเองโดยไม่มี Datum หรือเส้นอ้างอิงเดียวกัน เมื่อประกอบจริงอาจเกิดรอยต่อที่ไม่ต่อเนื่อง

Shop Drawing จึงควรกำหนดว่าขนาดใดเป็นขนาดสำเร็จ ขนาดใดเป็นช่องเปิด และจุดใดเป็นแนวอ้างอิงสำหรับทุกฝ่าย

17. การสำรวจหน้างานก่อนผลิตช่วยลดการแก้ช่องไฟ

ก่อนผลิตควรวัดพื้นที่จริงอีกครั้ง โดยเฉพาะตู้ที่ชนผนัง ชนฝ้า อยู่ระหว่างเสา หรือมีขนาดยาว เพราะขนาดจากแบบก่อสร้างอาจต่างจากสภาพหลังงานฉาบ ปูกระเบื้อง หรือทำผิวเสร็จแล้ว

สำหรับ บริการออกแบบและตกแต่งภายใน ที่ดูแลงานตั้งแต่แบบจนถึงติดตั้ง ขั้นตอน Site Measurement ก่อนผลิตช่วยให้ทีมสามารถปรับขนาด Shop Drawing ให้สอดคล้องกับหน้างานล่าสุดได้

18. Shop Drawing ควรแสดงช่องไฟ ไม่ใช่แค่ขนาดตู้

แบบผลิตที่ดีควรทำให้ทีมผลิตและทีมติดตั้งเข้าใจตรงกันว่ารอยต่อใดตั้งใจให้เห็น รอยต่อใดต้องต่อแนว และตำแหน่งใดต้องเผื่อสำหรับปรับหน้างาน

รายการที่ควรตรวจในแบบ

• รูปด้านหน้าตู้ทั้งชุด
• การแบ่งโมดูล
• เส้นระหว่างหน้าบาน
• แนวลิ้นชัก
• Filler ด้านข้างและด้านบน
• ตำแหน่ง Shadow Gap หากมี
• รอยต่อกับวัสดุอื่น
• รายละเอียดฟิตติ้ง

สามารถดูตัวอย่างภาพรวมของงานออกแบบและบิวท์อินในพื้นที่จริงเพิ่มเติมได้จาก ผลงานของ APN Corporation Interior และดูรายละเอียด บริการออกแบบและตกแต่งภายใน เพิ่มเติมได้

19. หลังติดตั้งต้องปรับหน้าบานก่อนตรวจงานขั้นสุดท้าย

การติดตั้งตัวตู้เสร็จไม่ได้หมายความว่าหน้าบานจะพร้อมส่งมอบทันที เพราะยังต้องมีขั้นตอนปรับบานพับ รางลิ้นชัก และตรวจแนวแต่ละโมดูลร่วมกัน

ควรปรับจากภาพรวมของตู้ทั้งชุดก่อน แล้วจึงเก็บรายละเอียดทีละบาน เพื่อป้องกันการแก้หนึ่งจุดแล้วทำให้อีกจุดเสียแนว

20. เช็กลิสต์ตรวจช่องไฟก่อนส่งมอบ

1. มองหน้าตู้จากระยะไกลว่าทุกเส้นดูต่อเนื่องหรือไม่
2. ตรวจช่องระหว่างหน้าบานว่าดูสม่ำเสมอ
3. เปิดปิดบานทุกบานและดูว่ามีจุดชนหรือไม่
4. ทดลองลิ้นชักทุกชุด
5. ตรวจบานริมผนังและบานเข้ามุม
6. ตรวจแนวตู้กับฝ้าและพื้น
7. ตรวจ Filler และแผ่นปิดข้าง
8. ตรวจรอยต่อกับหิน กระจก หรือโลหะ
9. ตรวจงานเมื่อเปิดระบบแสงภายในพื้นที่

ช่องไฟที่ดีควรดูเรียบร้อยทั้งตอนตู้ปิด และยังทำงานได้ดีเมื่อเปิดใช้งานจริง

เช็กลิสต์ก่อนอนุมัติแบบบิวท์อิน

• กำหนด Grid และแนวหลักของตู้ก่อนแบ่งบาน
• ตรวจการแบ่งโมดูลให้สัมพันธ์กับเส้นหน้าตู้
• สำรวจพื้น ผนัง และฝ้าจริงก่อนผลิต
• เตรียม Filler ในตำแหน่งที่จำเป็น
• ตรวจวงเปิดของหน้าบานและลิ้นชัก
• เลือกฟิตติ้งให้เหมาะกับขนาดและน้ำหนัก
• กำหนด Shadow Gap และรอยต่อให้ชัด
• ประสานรอยต่อระหว่างวัสดุต่างชนิด
• ใช้ Shop Drawing เป็นแบบอ้างอิงร่วมกัน
• ปรับหน้าบานหลังติดตั้งก่อนตรวจรับขั้นสุดท้าย

สรุป: ความเรียบร้อยของบิวท์อินเริ่มจากการควบคุมเส้นตั้งแต่แบบ

ช่องไฟที่สวยและสม่ำเสมอไม่ได้เกิดจากฝีมือปรับหน้าบานในวันสุดท้ายเพียงอย่างเดียว แต่เริ่มจากการแบ่งโมดูล การวัดพื้นที่จริง การออกแบบ Filler การเลือกฟิตติ้ง และการกำหนดรอยต่อใน Shop Drawing สำหรับผู้ที่ใช้ บริการออกแบบและตกแต่งภายใน จึงควรดูรายละเอียดเหล่านี้ควบคู่กับภาพ 3 มิติ เพื่อให้งานที่สวยในแบบสามารถจบได้เรียบร้อยเมื่อผลิตและติดตั้งจริง

APN Corporation Interior ให้บริการออกแบบตกแต่งภายใน งานบิวท์อิน แบบ 3 มิติ และดูแลงานแบบครบวงจรสำหรับบ้าน คอนโด ออฟฟิศ และพื้นที่เชิงพาณิชย์ สามารถปรึกษางานหรือขอใบเสนอราคาได้ที่ https://www.apnth.com หรือโทร 081-171-8084

คำถามที่พบบ่อย (FAQ)

ช่องไฟหน้าบานยิ่งเล็กยิ่งสวยจริงหรือไม่

ไม่เสมอไป ช่องไฟต้องสัมพันธ์กับชนิดหน้าบาน ฟิตติ้ง และการเคลื่อนตัวขณะเปิดปิด สิ่งสำคัญกว่าการทำให้เล็กที่สุดคือความสม่ำเสมอและการใช้งานได้จริง

ทำไมต้องมี Filler ข้างตู้

Filler ช่วยชดเชยผนังที่ไม่ตรง เปิดพื้นที่ให้หน้าบานทำงาน และช่วยให้ตัวตู้หลักสามารถติดตั้งได้แนวโดยไม่ต้องเอียงตามผนัง

บานพับสามารถแก้ช่องไฟที่ไม่เท่ากันได้ทั้งหมดหรือไม่

ไม่ได้ทั้งหมด บานพับเหมาะสำหรับปรับรายละเอียดเล็กน้อย หากตัวตู้หรือฐานเอียง ควรแก้แนวโครงหลักก่อนแล้วจึงปรับบานพับ

ควรวัดพื้นที่ตอนไหนก่อนผลิตบิวท์อิน

ควรวัดหลังองค์ประกอบสำคัญที่มีผลต่อขนาดตู้ เช่น ผนัง พื้น และฝ้า อยู่ในสภาพใกล้เคียงงานสำเร็จมากที่สุด แล้วนำขนาดจริงไปตรวจ Shop Drawing ก่อนผลิต

ทำไมภาพ 3 มิติสวย แต่ยังต้องมี Shop Drawing

ภาพ 3 มิติใช้สื่อสารบรรยากาศและดีไซน์ ส่วน Shop Drawing ใช้กำหนดขนาด การแบ่งโมดูล ช่องไฟ ฟิตติ้ง และรายละเอียดผลิต ซึ่งจำเป็นต่อการทำงานจริง

ควรตรวจช่องไฟบิวท์อินช่วงไหน

ควรตรวจหลังติดตั้งตัวตู้และปรับฟิตติ้งเรียบร้อยแล้ว โดยเปิดปิดทุกบาน ตรวจจากทั้งระยะใกล้และระยะไกล รวมถึงตรวจภายใต้แสงจริงของพื้นที่
